NODERIQ Core C100

Missionsrechner

Ein kompaktes Rechenträgerprofil für mobile Roboter und Beobachtungsplattformen mit lokaler Wahrnehmung, Speicherung und klarer Übergabe an einen separaten Maschinencontroller.

EV1 ist eine definierte Evaluierungsspezifikation. Messungen an physischen Platinen, elektrische Freigabe und abgeschlossene Systemintegration werden noch nicht beansprucht.

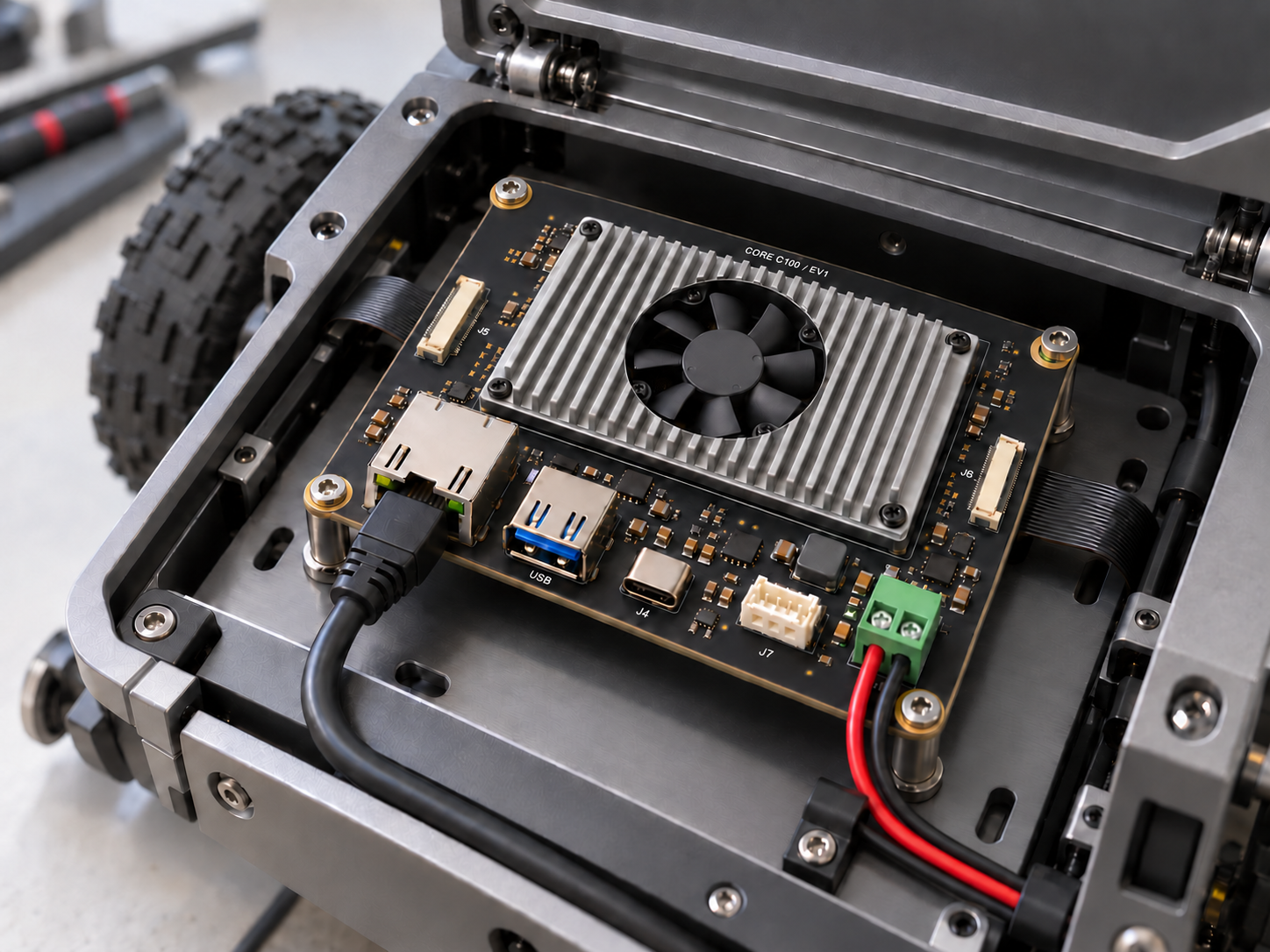

NODERIQ Core C100 in einer Integrationsanordnung auf dem Prüfstand.
Integration auf dem Prüfstand

Hardwareansichten

Ein Missionsrechner, passend zur Maschine dimensioniert.

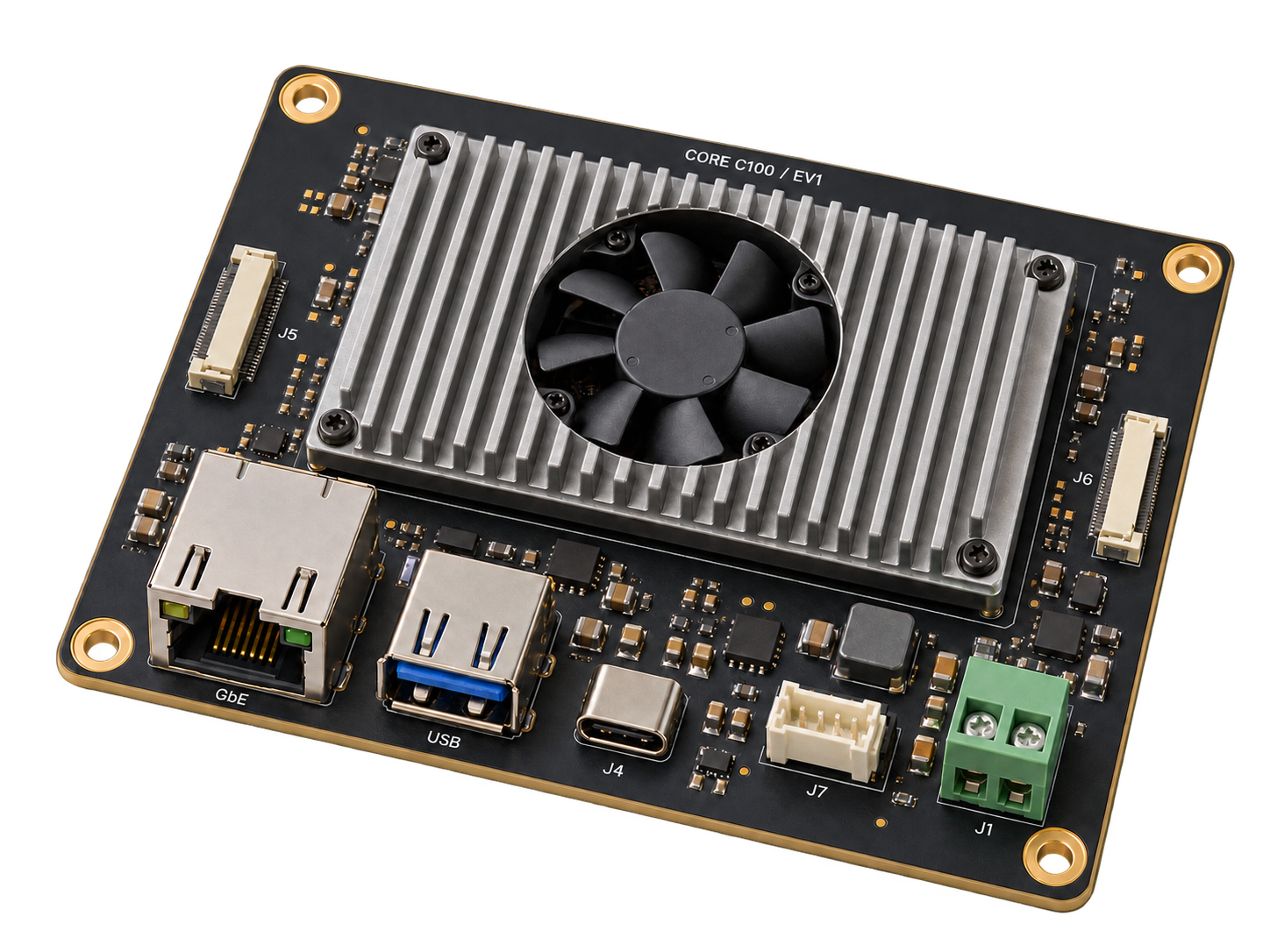

Produktbild und Integrationsanordnung zeigen dieselbe Kartenidentität. Maßgeblich für Abmessungen sind Konstruktionspläne und maschinenlesbare Spezifikation; generierte Bilder belegen weder eine gefertigte Platine noch einen erfolgreichen Test.

HardwareansichtenNQ-C100 / EV1

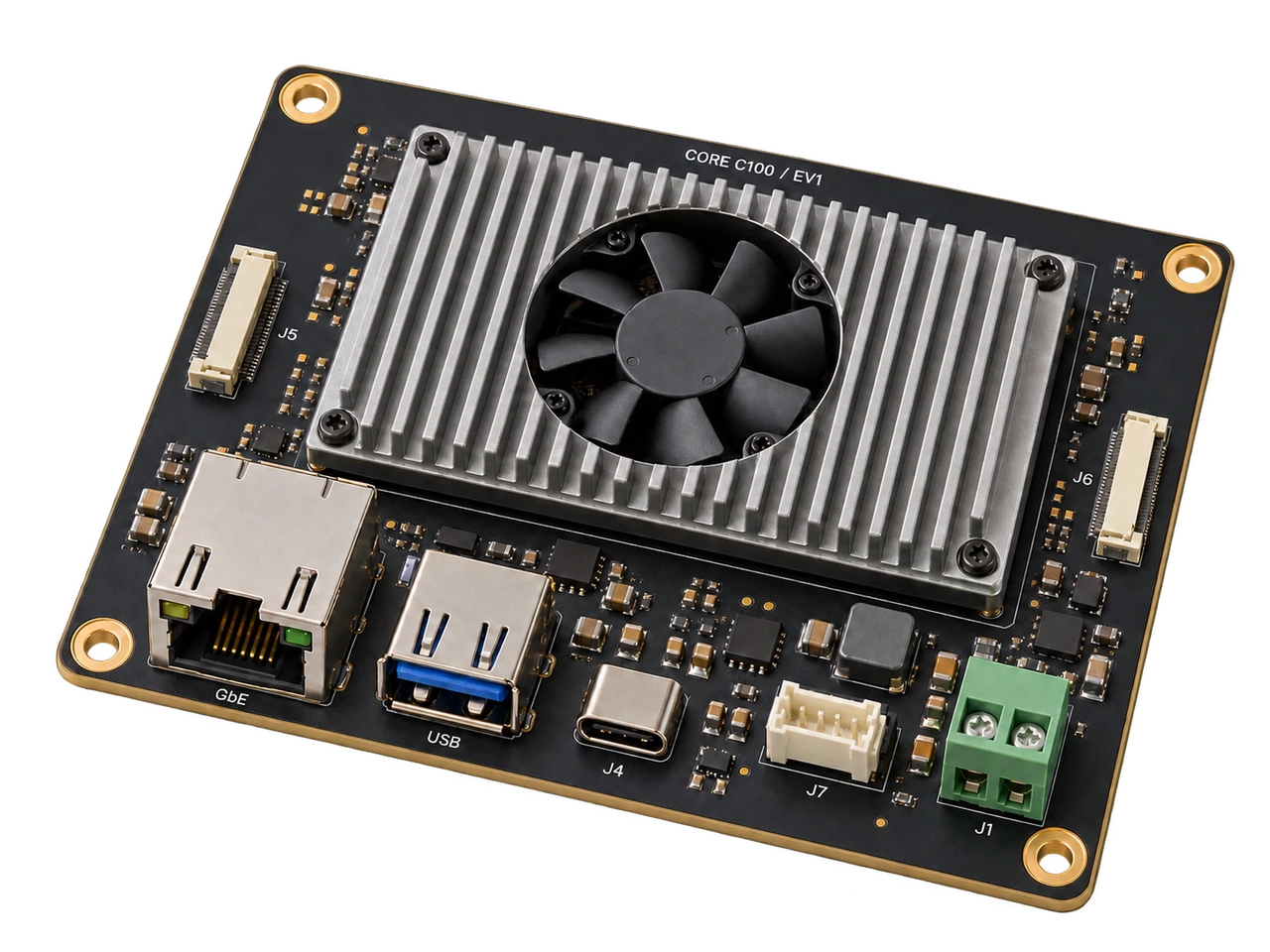

Hardwareansicht des NODERIQ Core C100 mit Kühlung und Anschlussanordnung.
EV1 Produktarchitektur / festgelegte Bauteil- und Anschlussanordnung
Originaldatei öffnen

EV1 Entwicklungsdokumentation

Definieren Sie den Bauraum vor dem Gehäuse.

Platinengröße, Baugruppenhöhe und Einbauraum sind getrennte Vorgaben. Planen Sie Anschlusszugang und Kabelbögen ein und prüfen Sie den endgültigen Aufbau von Befestigung und Gehäuse.

Mechanische Bauraumvorgaben

Platinenkontur
100 × 80 mm
Platinendicke
1.6 ± 0.15 mm
Baugruppenhöhe
40 mmVorgesehene Gesamthöhe über beide Seiten einschließlich Platine.
Einbaureserve
120 × 110 × 60 mmAnfänglicher Zugangsfreiraum; am tatsächlichen Kabelbaum und Gehäuse prüfen.
Befestigungsbohrungen
4 × Ø 3.2 mm
Bohrungsmittelpunkte
(4, 4) · (96, 4) · (96, 76) · (4, 76)Millimeter ab dem linken unteren Platinenursprung, von oben betrachtet.

Leistungs- und Verarbeitungsvorgaben

Prozessorbasis
Basis NVIDIA Jetson Orin NX Modul
Prüfstandseingang
9–24 V
Leistungsbudget der Platine
45 WPrüfgrenze im stationären Zustand, kein gemessenes Verbrauchsergebnis.
Prüfstandsversorgung
12 V / 5 ADer Versorgungsnennwert erlaubt nicht denselben Strom an jedem Anschluss.

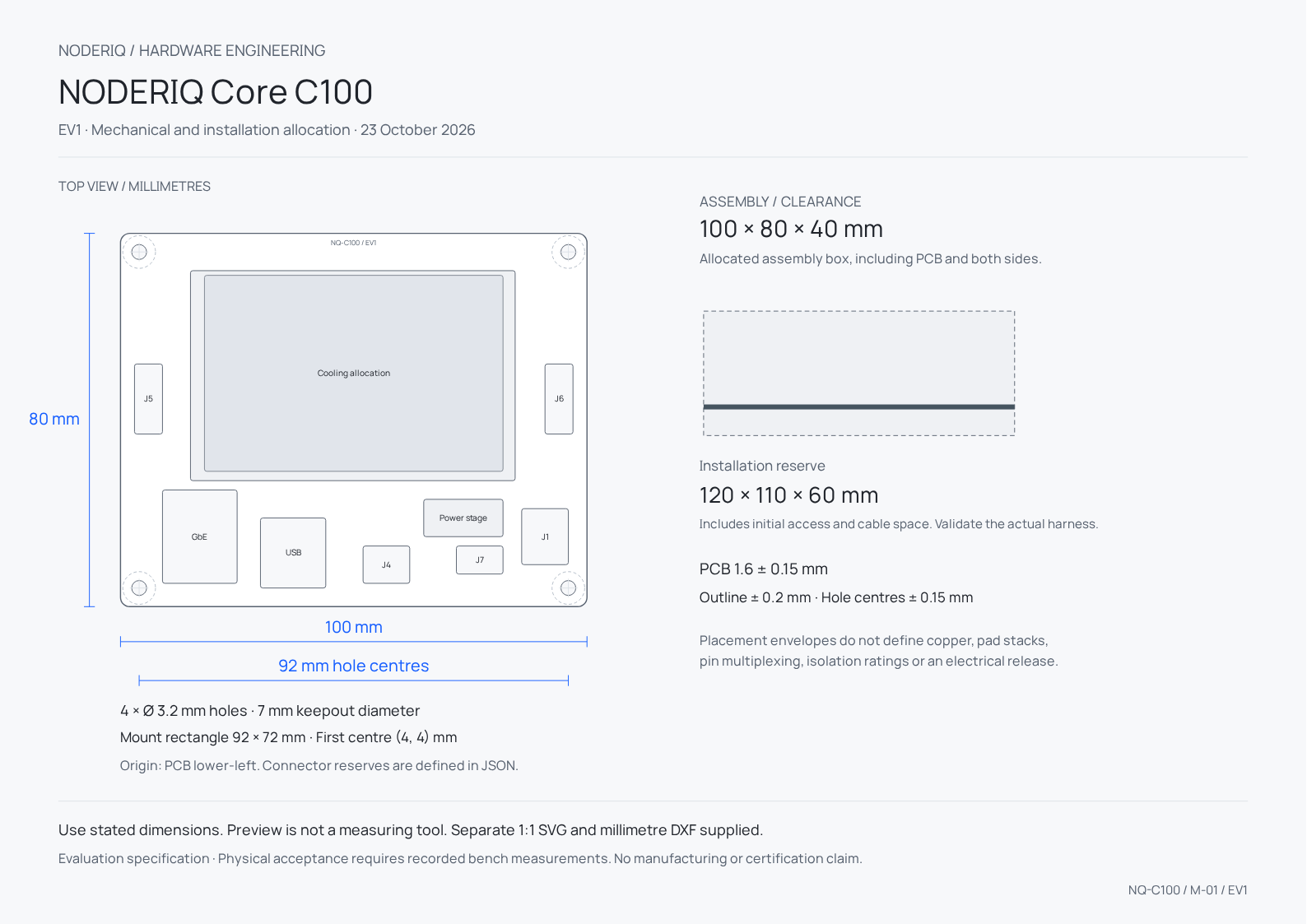

Bemaßter Plan von NODERIQ Core C100 mit Platinen-, Montage- und Einbauvorgaben.
Bemaßter Plan / englische Quelle / MillimeterZeichnung in voller Größe öffnen

Schnittstellen und Kabelbäume

Definieren Sie jede Verbindung eindeutig.

Anschlusspositionen sind öffentlich dokumentierte Platzreserven. Sie ersetzen weder einen freigegebenen Pinplan noch ausgewählte Gegenstecker oder eine Prüfung des elektrischen Schutzes.

J1VIN2-polige Versorgungsklemme
Geschützter Prüfstandseingang mit 9–24 V; Plus und Rückleiter am Kabelbaum gekennzeichnet.
J2GbERJ45 Bauraum
Evaluierung eines kabelgebundenen Hosts oder Sensornetzes.
J3USBUSB-A Bauraum
Ein Hostperipheriegerät innerhalb des gemeinsamen Leistungsbudgets.
J4RECUSB-C Bauraum
Wiederherstellung/Daten; keine zweite Versorgungsquelle.
J5CSI 1Bauraum für 22-poligen FFC-Anschluss
Bauraum für interne Kamerabaugruppe; herstellerspezifische Kabelbaumfreigabe erforderlich.
J6CSI 2Bauraum für 22-poligen FFC-Anschluss
Bauraum für zweite Kamerabaugruppe; keine Pi-Kamera-Pinkompatibilität voraussetzen.
J7HOST6-poliger verriegelnder Steckverbinder
Beobachtungs- oder Controllerbrückenverbindung; niemals direkte Aktorversorgung.

Integrationsrollen

Verbinden Sie Intelligenz mit klarer physischer Zuständigkeit.

Die Recheneinheit erzeugt Beobachtungen und begrenzte Anfragen. Ein separater Maschinencontroller behält Verriegelungen, Bewegungsgrenzen und physische Stoppbefugnis.

Inspektionsrover

Auf einem zugänglichen Träger mit separatem Motorcontroller montieren. Kamera- und Netzwerkkabel außerhalb des Bewegungsraums von Rädern und Federung führen.

Autonomes Messinstrument

Beobachtungen und Missionskontext lokal halten, während das Instrument seine eigene Verriegelung und Abschaltung behält.

Hardwarebeobachtungen können den NODERIQ Missionskontext unterstützen. NowFlow übernimmt die Workflowrolle, NeuraOS die Edge-Grundlage; eine Kartenillustration belegt weder deren Integration noch eine Berechtigung zur Maschinensteuerung.

Produktunterlagen

Eine vollständige Dokumentation für den Prüfstand.

Verwenden Sie Produkthandbuch, bemaßte Pläne, Originalbilder und leeres Messprotokoll gemeinsam. Technische Downloads behalten die englische Quellsprache und angegebenen Einheiten bei.

Prüfstandsqualifikation

Messen Sie die gesamte Konfiguration.

Konfigurierter Orin NX Modus bis 25 W; eine Kamera oder Hostdatenquelle und lokaler Speicher. Erfassen Sie genaues Modul, JetPack-Image und Last.

EV1 reserviert die Geometrie des Orin NX Moduls und eine Leistungskonfiguration ohne Super-Modus. Qualifizierter Träger, abgeschlossene JetPack-Portierung, thermische Betriebswerte oder austauschbare Unterstützung für Thor und künftige Nano 2 Module werden nicht beansprucht.
